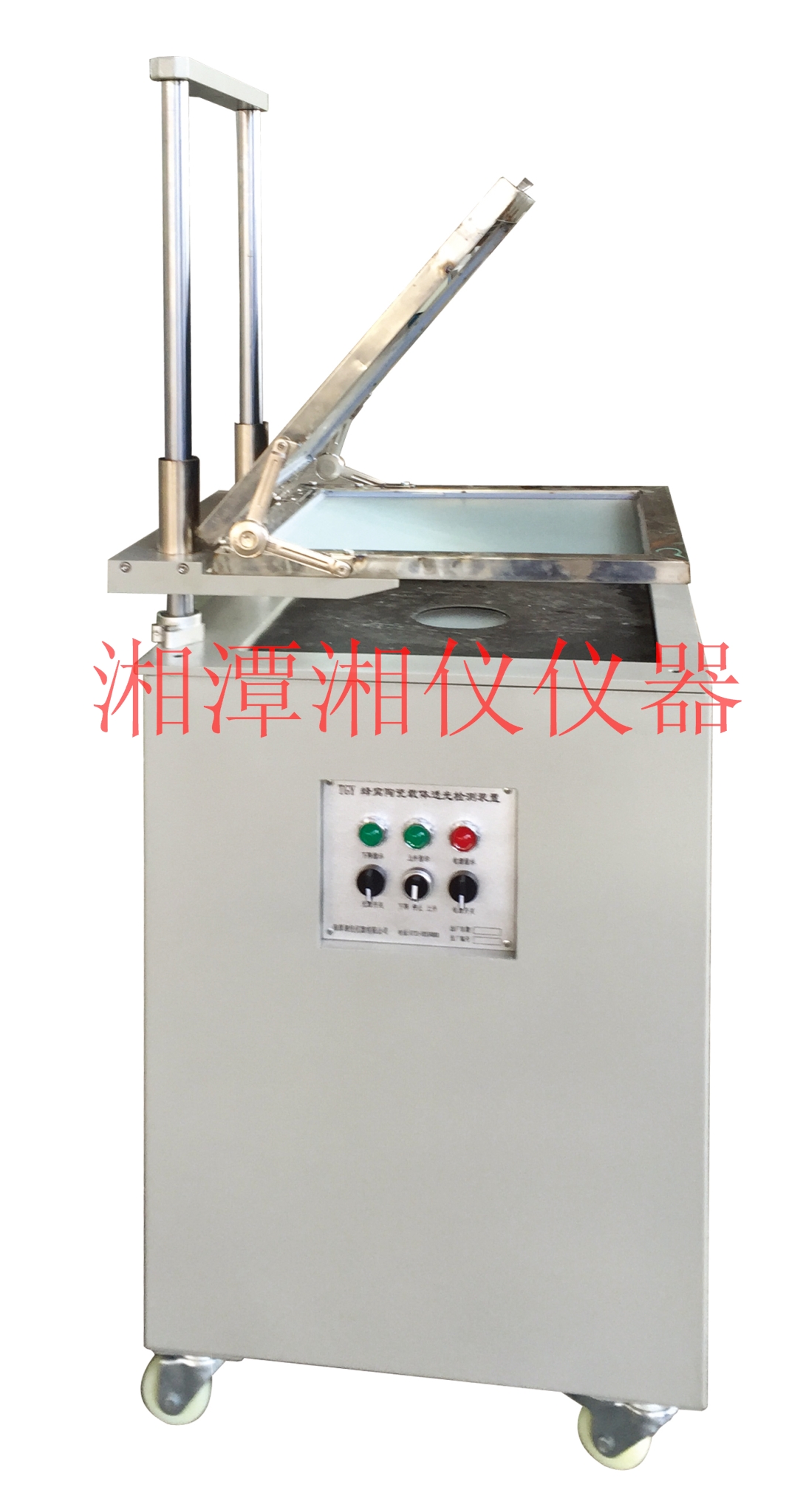

TGY蜂窩陶瓷透光檢測試驗儀

一、概述：

  該儀器主要用來判斷所顯示的蜂窩陶瓷是否孔道變形或堵孔。制作成本低、成像清晰、易于操作，適用于工業上或?qū)嶒炇姨沾僧a(chǎn)品的檢測。

二、主要技術參數：

1.LED光源:100W/24V

2.氣壓：0.5MPa

3.電源電壓：220V

4.功率：200W

三.儀器簡介及原理：

    本設備由LED平面光源、透光玻璃、遮光墊、磨砂玻璃,、玻璃反光鏡和氣動執行機構組成.其原理是:合上光源開關使LED平面光源通電發光，光線經過透光玻璃及遮光墊上的透光孔，使得蜂窩陶瓷產品的孔道成像于磨砂玻璃上。調整玻璃反光鏡與磨砂玻璃的夾角，使得操作者通過玻璃反光鏡清楚地觀察到磨砂玻璃上的清晰成像，并以此來判斷所顯示的產品是否孔道變形或堵孔。
